دستگاه هیدروسیکلون

هیدروسیکلون چیست

هیدروسیکلون  Hydrocyclone یا دانه گیر تجهیزی از نوع تصفیه آب  می باشد که برای حذف ماسه و ذرات نسبتا ریز در آب از آن استفاده می شود نحوه حذف ذرات موجود در آب در هیدروسیکلون بدین ترتیب که آب با زاویه  مشخصی وارد هیدروسیکلون می شود تا جریان چرخشی (ورتکس) تشکیل شود. مایع خروجی از سیکلون تصفیه آب در حال نزدیک شدن به یک گرداب آزاد است و در حال تجربه برشی است در حالی که مایع داخلی در حال چرخش است مانند اینکه یک بدن جامد است ، یعنی با سرعت زاویه ای ثابت. اوج سرعت مماسی لزوماً در موقعیت سرعت عمودی صفر نیست.

حذف ذرات معلق

هیدروسیکلون ها که به نام سیکلون های مایع نیز شناخته می شوند، وسیله مهمی برای جداسازی سوسپانسیون های جامد مایع هستند.اصل استفاده شده رسوب گریز از مرکز است، به عنوان مثال، ذرات موجود در سیستم تعلیق تحت نیروهای گریز از مرکز قرار می گیرند، که باعث جدا شدن آنها از سیال می شود.مانند سانتریفیوژها، که از همان اصل استفاده می کنند، این تجهیزات قطعات متحرک ندارند، به نصب و نگهداری کم نیاز دارند و کار با آنها ساده است.از این رو، این دستگاه ها در صنایع معدنی، شیمیایی، پتروشیمی، نساجی و متالورژی به طور گسترده ای مورد استفاده قرار می گیرند

شن گیر آب

شن گیر آب چاه  و ماسه و سایر ذرات مواد سنگین که از طریق ورودی تجهیز وارد می شوند. در داخل بدنه سیکلون استوانه ای شکل با سرعت مشخصی می چرخد و نیروی گریز از مرکز را ایجاد می کند. این نیرو باعث می شود گرد و غبار و سایر مواد ذره ای سنگین به سمت قسمت پایین، به محفظه جمع آوری گرد و غبار، سقوط کنند. آبی که به لطف نیروی گریز از مرکز از ذرات سنگین پاک می شود، از سیستم منتقل می شود. ماسه ها و سایر ذرات سنگین با عملکرد شیر توپی تمیز می شوند.

نحوه عملکرد هیدروسیکلون

خروجی تجهیز دو قسمت می شود، ذرات درشت جداشده از قسمت انتهایی هیدروسیکلون به داخل مخزنی ریخته می شود و آب تصفیه شده از قسمت بالایی هیدروسیکلون خارج می گردد. راندمان حذف مواد توسط قسمت بالای 90 درصد است. این دستگاه معمولا از جنس فولاد کربن استیل ساخته می شود.

هیدروسیکلون در صورت استفاده درست و تامین فشار مورد نیاز می تواند ذرات بالای 70 میکرون را با بازده بالای 90 درصد از بین ببرد. قیمت سیکلون کشاورزی و آبیاری نیز در گروه صنعتی آریاب موجود می باشد. تا شن و ماسه خروجی از آب چاه را بگیرد و از آسیب رسیدن به پمپ ها و نازل ها جلوگیری شود.

مشکلات ناشی از عدم استفاده از هیدروسیکلون

از سیکلون ها برای زدودن ذرات معبق از آب یا گاها از هوا استفاده می شود.که در صورت فیلتر نشدن این ذرات مشکلات زیر بوجود می آیند:

• فرسایش و آسیب های جدی به پمپ
• آسیب های جدی به سیستم لوله کشی
• گرفتگی لوله ها
• افزایش افت فشار فیلتر های شنی و گرفتگی آن ها
• مسدود شدن آب پخش کن های سیستم های آبیاری قطره ای

بر اساس این نیاز تجهیزات زیادی مانند سیکلون و هیدروسیکلون توسعه یافتند که هر کدام بخشی از این نیازها را برطرف می کردند. اساس کار دستگاه های همچون ، اختلاف دانسیته سیال و ذرات معلق و همین طور نیروی گریز از مرکز ناشی از حرکت مارپیچ سیال داخل آنهاست. تفاوت اصلی سیکلون سیال ورودی آنهاست. سیکلون برای جدا سازی ذرات معلق از گازها (مانند هوا) و هیدروسیکلون همانطور که از نامشان پیداست برای جداسازی ذرات  معلق از مایع ها (مانند آب) توسعه یافته است.

گروه صنعتی آریاب تولید کننده انواع تجهیزات تصفیه آب و فاضلاب و وارد کننده و فروشنده انواع مواد شیمیایی مربوط به تصفیه می باشد. برای مشاوره، استعلام قیمت و خرید تجهیزات تصفیه آب و فاضلاب با کارشناسان ما تماس حاصل فرمایید.

برای حذف ذرات از سیالات مایع وسیله ای به نام هیدروسیکلون طراحی شد.  همینطور سیکلون از یک بدنه  مخروطی شکل که در قسمت فوقانی به استوانه ای تبدیل می شود، تشکیل شده است. این دستگاه ها با کمک از نیروی گریز از مرکز و تفاوت دانسیته آب و ذرات معلق فرآیند تصفیه را انجام می دهند.

نحوه فیلتراسیون هیدروسیکلون

آب با فشاری که توسط یک پمپ تأمین می شود از یک مجرای جانبی وارد قسمت استوانه ای در بالای هیدروسیکلون شده و حول استوانه مرکزی آن می چرخد. به واسطه نیروی گریز از مرکز ذرات سنگین به سمت دیواره سیکلون تصفیه آب حرکت کرده و به واسطه اختلاف دانسیته ذرات و آب، ذرات به سمت پایین هیدروسیکلون حرکت کرده و از قسمت پایین آن قابل استخراج است. آب نیز به واسطه دارا بودن فشار از قسمت فوقانی هیدروسیکلون خارج می شود.

دستگاههایی که قسمتهای متحرک کمتری داشته باشند، با صرفه تر و قابل اعتماد تر هستند. شاید یکی از بهترین مظاهر این اصل باشند. سیکلون‌ هیچ عضو متحرکی ندارند، هزینه نصب و نگهداری آن‌ها پایین است. یکی از اصلی ترین مزایای آن، سادگی نصب و به کارگیری هیدروسیکلون  می باشد.

هیدروسیکلون‌ بدون نیاز به انرژی الکتریکی، افت فشار ناچیز و بهره برداری آسان در حذف ذرات شن و ماسه از آب چاه‌ها، رودخانه‌ها، آب‌های سطحی مورد استفاده قرار می گیرد. همچنین از هیدروسیکلون تصفیه آب می توان برای حذف و جداسازی ذرات جامد از جریان آب برگشتی کارخانه‌ها، و واحدهای صنعتی استفاده کرد.

 به دلیل راندمان بالا (95درصد) در حذف ذرات و سهولت نصب و بهره برداری و قیمت مناسب، جایگاه ویژه‌ای در سیستم‌های تصفیه و آبرسانی دارد.  در صورت مساعد بودن شرایط کاری و فشار مناسب امکان حذف ذرات تا اندازه‌ی 75 میکرون را دارا می‌باشند.

گروه صنعتی آریاب تولید کننده انواع تجهیزات تصفیه آب و فاضلاب و وارد کننده و فروشنده انواع مواد شیمیایی مربوط به تصفیه می باشد. برای مشاوره، استعلام قیمت و خرید تجهیزات تصفیه آب و فاضلاب با کارشناسان ما تماس حاصل فرمایید.

جایگاه قرار گیری هیدروسیکلون در فرآیند های تصفیه

هیدروسیکلون معمولا در جایگاه های زیر در فرآیند تصفیه قرار می گیرد

1. قرارگیری دانه گیر قبل از فیلتر شنی
2. قرارگیری سیکلون بعد از آب های سطحی و زیر زمینی
3. قرارگیری تجهیز بعد از آب های برگشتی صنایع و کارخانه ها

مزایای هیدروسیکلون

هیدروسیکلون نسبت به تجهیزات مشابه مانند سیکلون مزایای بسیاری دارد که از آن جمله می توان به موارد زیر اشاره کرد

• هزینه لوله کشی ، پمپ و سایز تجهیزات هیدروسیکلون ارزان تر است
• سیکلون فاضلاب کمی اشغال کرده و نیازی به فونداسیون و پی محکم ندارد
• به کار انداختن و متوقف کردن دانه گیر به راحتی و در زمان اندک قابل انجام است
• هیدروسیکلون نیازی به انرژی الکتریکی ندارد
• افت فشار در آن ناچیز است

موارد استفاده هیدروسیکلون

• استفاده از هیدروسیکلون برای حذف شن و ماسه آب های زیر زمینی
• هیدروسیکلون برای حذف ذرات جامد معلق از آب برگشتی صنایع
• سبک سازی بار فیلتر شنی با استفاده از هیدروسیکلون

هیدروسیکلون دمونتاژ

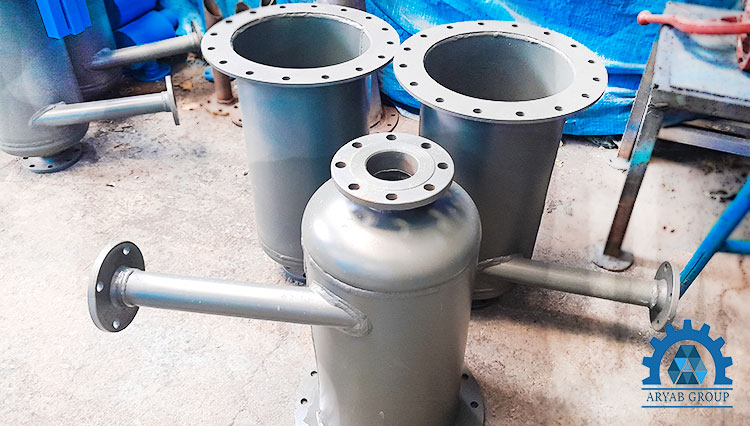

یکی از مواردی که باعث می شود دستگاه آب دهی از دور خارج شود خوردگی داخل آن است. گروه صنعتی آریاب توانسته است با تولید هیدروسیکلون های دمونتاژ این مشکل را حل نماید. در هیدروسیکلون های گروه صنعتی آریاب طوقه وسط توانسته مشکل عدم دسترسی به داخل تجهیز را حل نماید. می توان هیدروسیکلون را از محل طوقه باز نمود و داخل آنرا از نظر خوردگی بررسی نمود. این بررسی اگر به صورت دوره ای باشد می تواند عمر مفید دستگاه را افزایش دهد.

هیدرو سیکلون طراحی شده توسط آریاب خاورمیانه

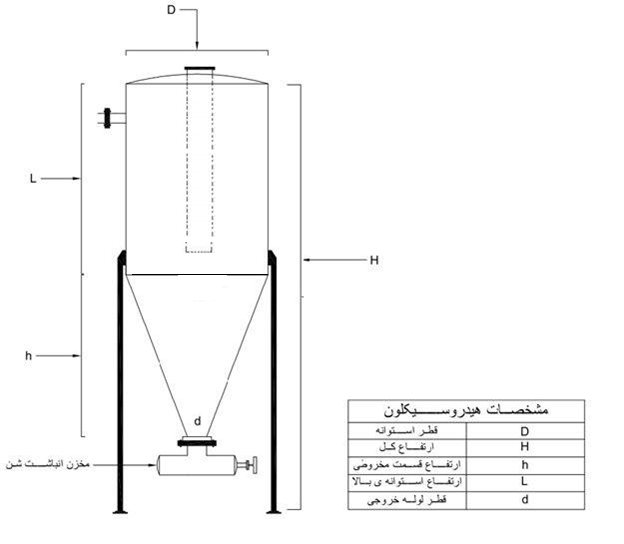

همانطور که در شکل زیر مشاهده می شود هیدروسیکلون ابعاد مشخصی دارد که در ادامه هر بخش از تجهیز نام  گذاری شده است

• D، قطر بدنه سیکلون فیلتر در قسمت استوانه ای شکل
• d، قطر لوله آب خروجی از قسمت سیکلون تصفیه آب
• L، ارتفاع قسمت استوانه ای شکل هیدروسیکلون
• h، ارتفاع قسمت مخروطی شکل هیدروسیکلون
• H، ارتفاع کل
