فیلتر شنی و نحوه عملکرد آن

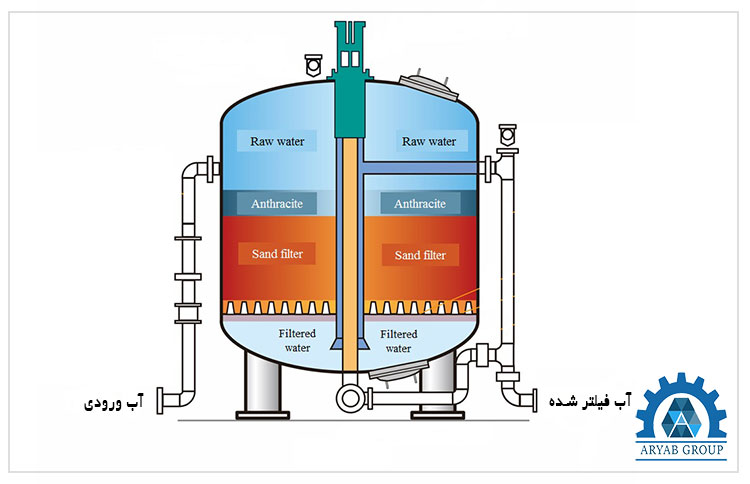

فیلتر شنی تحت فشار از یک استوانه فلزی تشکیل شده که در انتها به عدسی ختم می شود. فیلتر شنی تحت فشار به ابعاد متناسب با آبدهی ساخته می شود و ممکن است این نوع از فیلتر شنی ایستاده و یا افقی ساخته شوند. فیلتر شنی تحت فشار غالبا در تاسیسات کوچک و کارخانه مورد استفاده قرار می گیرند. جریان آب ورودی به این نوع فیلتر شنی ممکن است به تبعیت از اختلاف سطح منبع آب و محل استقرار صافی و یا با استفاده از فشار مناسبی که از طریق خطوط لوله انتقال آب و یا تلمبه تامین می گردد.
فیلترهای تحت فشار با رسانه های مختلف فیلتر مانند شن و ماسه یا کربن فعال طراحی و ساخته می شوند. از این فیلترها می توان به عنوان واحد پرداخت برای تصفیه آب صنعتی استفاده کرد که همیشه از گیاه شیمیایی فیزیکی پیروی می کند ، به عنوان پیش تصفیه (برای آب آشامیدنی) و تصفیه سوم فاضلاب خانگی. این فیلترها ساخته شده توسط فولاد، پلاستیک تقویت شده با شیشه (GRP) یا پلاستیک از خارج به همراه شیرآلات و لوله کشی جهت هدایت و کنترل جریان آب در حین تصفیه و تمیز کردن تهیه می شوند.
فیلترها می توانند هر دو سیستم مستقل یا لغزنده باشند. در هر صورت، لوله کشی سیستم، شیرآلات، کنترل ها و ابزار دقیق برای مدیریت کلیه واحدها مورد نیاز است. (ابزار دقیق وسیله ای هستند که برای پایش فرآیند ها مورد استفاده قرار می گیرند مانند pH متر ها). ابز فیلترها اغلب می توانند یک کنترل الکترونیکی از راه دور داشته باشند تا دوام را افزایش دهند.
فیلتر شنی شامل یک مخزن تحت فشار عمودی یا افقی می باشد ، با مجموعه ای از لوله های جلو و شیرآلات، سیلیس درجه 1 دانه بندی شده با لایه های طبقه بندی شده زیر بستر متشکل از گراول و شن، یک صفحه نازل برای توزیع آب ورودی به طور یکنواخت در سطح مقطع فیلتر و سیستم زیر تخلیه برای جمع آوری یکنواخت آب فیلتر شده.
مزایای فیلترهای شنی سریع (ثقلی و تحت فشار)
- برای از بین بردن کدورت بسیار موثر است (معمولا 0.1 تا 1 NTU)
- میزان فیلتر زیاد (4000 - 12000 لیتر در ساعت در هر متر مربع سطح)،
- نیاز به زمین کوچک
- بدون محدودیت در مورد میزان کدورت اولیه (در صورت موجود بودن سیستم ته نشینی استفاده صحیح از آن)
- زمان تمیز کردن (شستشوی معکوس) فقط چند دقیقه طول می کشد و فیلترها را می توان فوراً دوباره به کار انداخت
معایب فیلترهای شنی سریع (ثقلی و تحت فشار)
- در از بین بردن باکتری ها ، ویروس ها ، فلوراید ، آرسنیک ، نمک ها ، بو و مواد آلی موثر نیست (نیاز به پیش تصفیه و پس تصفیه دارد)
- سرمایه بالا و هزینه های عملیاتی
- نظافت مکرر (شستشوی معکوس) مورد نیاز است (هر 24-72 ساعت)
- نظارت ماهرانه ضروری است (به عنوان مثال برای کنترل جریان و مقدار ضد عفونی کننده)
- ورودی انرژی بالا مورد نیاز است
تاریخچه فیلتر شنی
فیلترهای شنی سریع در اواخر قرن نوزدهم در ایالات متحده تکامل یافته و به سرعت محبوبیت پیدا کردند. در دهه 1920 ، آنها به طور گسترده ای به عنوان یک روش اصلی تصفیه آب مورد استفاده قرار گرفتند، زیرا در مقایسه با فیلترهای شن و ماسه کند به سطح کمتری نیاز داشتند. امروزه، ترکیبی از لخته شدن و انعقاد، رسوب گذاری، فیلتراسیون و ضد عفونی (به عنوان مثال کلرزن، ازن سازی) گسترده ترین فناوری تصفیه آب برای تصفیه مقادیر زیادی آب آشامیدنی در کشورهای صنعتی است.
آب ورودی به فیلتر شنی تحت فشار از لایه صاف کننده و در جهت بالا به پایین جاری خواهد شد. و لایه صاف کننده موجود در فیلتر شنی تحت فشار ممکن است با دانه بندی یکنواخت و یا چندلایه با دانه بندی های متفاوت طرح شود.
صافی تحت فشار که عنوان دیگری برای فیلتر شنی تحت فشار می باشد، دارای دریچه مناسب برای داخل کردن شن و ماسه و بازدید و یا خارج کردن شن و ماسه در مواقع لزوم و نیز دارای شیر ورودی آب، شیر خروج آب صاف، شیر ورود آب شستشو، شیر تخلیه و خروج آب شستشو هستند. در بالاترین نقطه فیلتر شنی تحت فشار یک شیر تخلیه هوا که ممکن است بطور خودکار عمل نماید نصب می شود. علاوه بر وسایل فوق فیلتر شنی تحت فشار ممکن است دارای فشار سنج نیز باشد.
طراحی و محاسبه فیلتر شنی
راه اندازی و بهره برداری از فیلتر شنی تحت فشار
فیلتر شنی تحت فشار را نباید یکباره با تمام ظرفیت راه اندازی کرد. بلکه باید این نوع فیلتر شنی به آرامی و مراقبت شیر ورودی آب طوری باز شود که ظرفیت مدت 15 تا 25 دقیقه شیر کاملا باز داشته باشیم.
برای راه اندازی دستگاه فیلتر شنی تحت فشار باید سعی شود دستورات شرکت تولید کننده فیلتر شنی در هر حالت و با دقت تمام رعایت شود. قبل از راه اندازی فیلتر شنی چه در شروع کار و یا پس از هر سرویس باید سطح ماسه صاف باشد و کلیه لوله های ارتباطی آب و یا هوای موجود در فیلتر شنی سالم و صحیح کار کنند.
بهتر است قبل از راه اندازی فیلتر شنی تحت فشار و بعد از هر سرویس فیلتراسیون ، دریچه بازدید باز باشد و صافی شنی را تا سطح ماسه از آب پر نمود. آنگاه شیر هوا و شستشو با جریان معکوس را به آرامی باز نمود تا از توزیع یکنواخت بار هیدرولیکی در سطح فیلتر شنی در حین شستن آن اطمینان حاصل شود. در صورتی که با هیدرولیکی یکنواخت در فیلتر شنی تحت فشار توزیع نگردد، فیلتر شنی دچار اشکال خواهد شد و کیفیت حاصله فیلتر شنی نامناسب می گردد.
لازم به ذکر است که علل اصلی عدم توزیع یکنواخت آب و هوا در فیلتر شنی تحت فشار مربوط به طرح نامناسب کف صافی و شکستگی گرفتگی نازل ها و همچنین لوله توزیع هوای است. با توجه به اینکه به طرح های متفاوتی در ساختمان فیلتر شنی تحت فشار اجرا می شود، بهتر است بهره برداری فیلتر شنی بر اساس توصیه سازنده آن انجام شود.
ولی معمولا بهره برداری فیلتر شنی تحت فشار با باز کردن شیرهای تخلیه هوا که در بالای صافی نصب می شود شیر خروجی و سپس شیر ورودی صافی کثیف باشند قبل از باز نمودن شیر خروجی، شیر تخلیه را باز می کنیم و آنقدر آب عبور می دهیم تا صافی تمیز گردد.
با پر شدن فیلتر شنی از آب شیر تخلیه هوا را در صورتی که خودکار نباشد به نحوی می بندیم که دائما مقداری آب از آن خارج شود، در غیر این صورت هوا در بالای صافی متراکم شده و مشکل ایجاد خواهد کرد.
برای استعلام قیمت، مشاوره و خرید فیلتر های شنی و سیلیس گروه صنعتی آریاب با کارشناسان ما تماس حاصل فرمایید.
در خاتمه کار فیلتر شنی که زمان آن بستگی به کیفیت و میزان آب تصفیه شده دارد لایه شن نسبتا گرفته شده و خوب عمل نمی کند. در این حالت که معمولا بر اساس تجربه و یا افت فشار داخل فیلتر شنی مشخص می گردد، صافی نیاز به شستشو پیدا می کند که با جریان دادن آب در عکس جهت صاف سازی به ترتیب عملیات زیر انجام خواهد پذیرفت:
- شیر آب خام ورودی به فیلتر شنی تحت فشار بسته می شود
- شیر خروجی آب صافی نیز بسته می شود
- شیر تخلیه هوا باز می شود
- شیر خروجی آب شستشو باز می شود
- شیر ورود آب شستشو باز می شود
باید دقت کرد که در ابتدا و برای چند دقیقه به آرامی و مطابق دستورالعمل شیر هوای فیلتر شنی تحت فشار باز شود و سپس شیر آب شستشو نیز باز گردد. در صورتی که در این مرحله دقت کافی به عمل نیاید علاوه بر مخلوط شدن ماسه های درون فیلتر شنی تحت فشار سطح آن به هم می خورد که در عملکرد صافی بسیار موثر است.
لذا توصیه می شود در ابتدای بهره برداری فیلتر شنی تحت فشار ضمن رعایت دستورالعمل شرکت سازنده با احتیاط کامل عمل شود. پایان عملیات شستشو را می توان با مشاهده آب زلال در خروجی فیلتر شنی تحت فشار تشخیص داد.

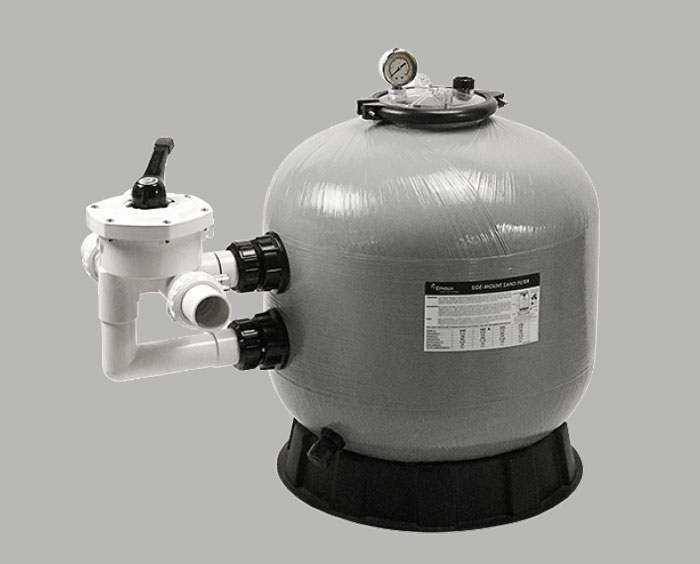

اصول کار فیلتر شنی استخر
فیلترشنی از ماسه سیلیس برای از گیر انداختن آلودگی های ناشی از مواد معلق استخر استفاده می کند. شن و ماسه در فیلتر شنی شارژ می شود و به عنوان بستر فیلتر برای از بین بردن مواد معلق استفاده می شود. هنگامی که اهرم شیر در موقعیت "FILTER" قرار می گیرد ، آب استخر حاوی ذرات معلق خاک به لوله های فیلتر پمپ می شود و به سمت خروجی فیلتر تخلیه می شود.
آب استخر از فیلتر عبور می کند و خاک ریز توسط بستر شن فیلترشنی استخر تصفیه می شود و فیلتر می شود. آب زلال از طریق فیلتر کنترل شده از پایین فیلتر به استخر برمی گردد. کل این فرایند به صورت مداوم و اتوماتیک است و یک سیکل کامل برای فیلتر شنی استخر و سیستم لوله کشی فراهم می کند.
گروه صنعتی آریاب تولید کننده انواع تجهیزات تصفیه آب و فاضلاب و مواد شیمیایی می باشد. برای استعلام قیمت، مشاوره و خرید با کارشناسان ما تماس حاصل فرمایید.
نصب فیلتر شنی
آماده سازی و لوله کشی
برای نصب فیلتر شنی قبل از هر کاری باید لوله کشی آب ورودی و خروجی را آماده نمود. همچنین برای فیلترشنی با ظرفیت های بالا باید فوندانسیون مناسب تعبیه گردد. پس از جایگذاری فیلتر شنی و نصب اتصالات ورودی و خروجی ، بایستی آب ورودی باز گردد تا از آب بندی لوله کشی و سایر اتصالات فیلتر شنی اطمینان حاصل شود. بعد از اطمینان از آب بندی نوبت به ریختن سیلیس دانه بندی شده به داخل فیلتر می باشد.
شارژ سیلیس داخل مخزن
این مرحله برخلاف ظاهر ساده از حساسیت های فراوانی برخوردار است، چرا که اشتباه در هر کدام از ریزه کاری ها باعث عدم کارکرد صحیح فیلتر خواهد شد. لایه های سیلیس در داخل مخزن فیلتر شنی باید از بالا به پایین به ترتیب از کوچک به بزرگ شارژ شود و اگر در این مرحله شارژ سیلیس به درستی صورت نگیرد ممکن است که تاثیراتی بر روی آب فیلتر شده بگذارد و کیفیت آب خروجی را کاهش دهد.
یک دلیل شارژ سیلیس از بالا به پایین و از کوچک به بزرگ این است که در هنگام شستشوی معکوس لایه ریز تر به بالا می آید به همین دلیل برای جلوگیری از تخلیط لایه ها از همان ابتدا لایه ریز تر را در بالای بستر قرار می دهیم. همچنین اگر لایه های سیلیس به اشتباه درون مخزن شارژ شوند فرآیند شستشوی معکوس نیز دچار اختلال می شود چراکه لایه زیرین عمل اصلی تصفیه را انجام می دهد.
یک دلیل دیگر برای شارژ سیلیس به شکلی که گفته شد این است که سیلیس های دانه درشت عمل زهکشی را انجام خواهند داد و آب به خوبی میان نازل ها پخش خواهد شد. عدم تقسیم مناسب آب میان نازل ها می تواند به صحه نازل مخزن آسیب وارد آورد و عمر کاری مخزن و دستگاه را کاهش دهد.
انواع فیلتر شنی
فیلتر شنی FRP
فیلتر شنی فلزی
فیلتر شنی استنلس استیل
فیلتر شنی دستی
فیلتر شنی نیمه اتوماتیک
فیلتر شنی تمام اتوماتیک
فیلتر شنی FRP
فیلتر های شنی فایبر گلاس FRP در تنها در مخازن فیلتر با فیلتر های فلزی تفاوت دارند. فیلتر های FRP بیشتر در مواقعی استفاده می شوند که بحث خوردگی در مخازن مطرح باشد.
