راکتور SBR چیست؟

فرآیند راکتور ناپیوسته متوالی sbr

فرآیند sbr از اواسط دهه 1980 میلادی تا کنون به عنوان روش جایگزین برای سیستم های جریان پیوسته، بطور گسترده ای در آسیا مورد استفاده قرار گرفته است. سیستم sbr تنها مدل از انواع سیستم های لجن فعال است که به صورت چرخه ای یا متناوب طراحی شده است. به علت ماهیت متناوب بودن جریان ورودی به راکتور SBR بهره برداری از آنها در کارخانجاتی که به صورت شیفتی کار می کنند راحت تر از سایر سیستم های جریان پیوسته است.

راکتور ناپیوسته متوالی

تفاوت های اصلی بین فرآیندهای لجن فعال پیوسته و راکتورهای SBR از مخزن هوادهی به بعد آغاز می گردد. معمولا فرآیندهای لجن فعال جریان پیوسته شامل حوضچه هوادهی و ته نشینی ثانویه می باشند که در ان برگشت لجن از ته نشینی ثانویه به حوضچه هوادهی صورت می گیرد.

بهره برداری از راکتور SBR بدون ته نشینی ثانویه می باشند و در نتیجه برگشت لجن وجود ندارد. انواع راکتورهای چرخه ای که در طی دو دهه اخیر به بازار آمده است از لحاظ سیستم تغذیه و روش های تخلیه طبقه بندی می شوند. سه طبقه بندی رایج عبارت اند از : تغذیه پیوسته، تخلیه متناوب، تغذیه متناوب، تخلیه متناوب.

پکیج تصفیه فاضلاب sbr

درمیان این سه مورد ذکر شده دو مورد اول از لحاظ اصول اجرایی مشابه بوده و در آسیا متداول می باشند. راکتورهای سیستم تغذیه پیوسته در قسمت ورودی فاضلاب تصفیه نشده در مرحله تخلیه می باشد که در نتیجه ممکن است راکتور به صورت جلوگیری از خروج دو محفظه در نظر گرفته شود. تجهیزات به کار رفته در دو نوع راکتور اول مشابه است. گرچه جزئیات چیدمان و تعداد اجزا مورد نیاز ممکن است متفاوت باشند. راکتور SBR از دو جهت به نظر تجهیزات مورد استفاده با سایر فرآیندهای لجن فعال متفاوت است.

اولین مورد سیستم تخلیه پساب تصفیه شده (دکانتور) می باشد که منحصر به این بیو راکتور بوده و می تواند به شکل یک سرریز متحرک عموما در تصفیه خانه های بزرگ که هزینه اضافی قابل توجیه می باشد به کار می رود و بسیاری از تصفیه خانه های فاضلاب صنعتی که ظرفیت هیدرولیکی پایین تری دارند تخلیه کننده های ثابت را برمی گزینند که این تصمیم گیری عموما بر اساس ملاحظات اقتصادی انجام می گیرد.

روش راکتور ناپیوسته متوالی

استفاده از این نوع تخلیه کننده ها نیازمند درک دقیقی از فرآیند و خواص ته نشینی توده زیستی دارد. بطوریکه طراح می بایست سرعت ته نشینی بیومس و موقعیت حد فاصل پتوی لجن و پساب صاف شده را به خوبی برآورد نماید.

طراحی sbr

در طراحی پکیج تصفیه فاضلاب sbr تعبیه تجهیزات ضد جریان گردابی در تخلیه کننده ها بخصوص دکانتور های ثابت از نظر جلوگیری از ایجاد جریان آشفته و در نتیجه جریان آشفته و در نتیجه تعلیق مجدد جامدات پتوی لجن در زمان تخلیه موثر است. تفاوت دوم راکتور SBR و سیستم های متداول جریان پیوسته در خصوص اندازه سیستم هوادهی مورد نیاز می باشد.

که این اختلاف ناشی از متناوب بودن عملیات هوادهی در راکتورهای SBR می باشد. در راکتورهای SBR سیستم هوادهی از لحاظ ظرفیت تامین اکسیژن در مقایسه با راکتورهای جریان پیوسته بزرگتر می باشد. که به دلیل ضرورت تامین اکسیژن یکسان جهت تصفیه حجم مشخصی از فاضلاب اما در طول مدت زمان کمتری از روز می باشد. بهره برداری متناوب به همراه ظرفیت هوادهی بزرگتر شبکه دیفیوزر های هوا را در معرض فشار قابل ملاحظه ای قرار می دهند.

راکتور sbr

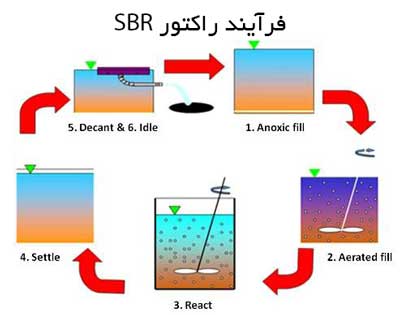

هر راکتور SBR بر اساس تعداد چرخه ها در یک روز که هر چرخه شامل 5 مرحله پر شدن، واکنش، ته نشینی، سکون و تخلیه می باشد مورد بهره برداری قرار می گیرد. هر سیستم SBR می تواند از یک راکتور یا بیشتر تشکیل شده اشد. تصفیه خانه های فاضلاب با فرآیند SBR معمولا یک تا چهار راکتور می باشند. تعداد راکتورهای انتخاب شده به حجم فاضلاب تصفیه شونده و مددت زمان تخلیه آن در بازه زمانی 24 ساعت بستگی دارد.

نسبت F/M در فرآیند sbr در محدوده .05-.6 می باشد که نشان دهنده شباهت فرآیند SBR به فرآیندهای لجن فعال متعارف و هوادهی گسترده می باشد. عموما غلظت MLSS از محدوده 5000 میلی گرم در لیتر فراتر نرفته و اغلب در محدوده 2000-35000 میلی گرم در لیتر قرار دارد. معمولا مدت زمان هر چرخه در حدود 6-12 ساعت به طول می انجامد.

هر چند 24 ساعت نیز مشاهده گردیده است. در مرحله پر شدن راکتور می توان عمل هوادهی را انجام داد یا از آن صرف نظر کرد. هر چند مرحله پر شدن بدون هوادهی جهت کنترل حجیم شدن لجن و نیترات زایی فاضلاب نیترات سازی شده که از چرخه قبلی در راکتور باقی مانده مفید می باشد.

سیستم sbr

مرحله ته نشینی معمولا بیش از 2 ساعت نمی باشد. مرحله ته نشینی طولانی در صورتی که فاضلاب به خوبی نیترات سازی شده باشد مطلوب نمی باشد. مرحله تخلیه معمولا در حدود .5 تا 2 ساعت به طول می انجامد که این امر تا حدودی به میزان پیشنهاد شده برای بارگذاری سرریز دکانتور انتخابی بستگی دارد. مدت زمان مرحله سکون ممکن است صفر در نظر گرفته شود. اگر در این مرحله مدت زمان کافی به فاضلاب داده شود سیستم در برابر تغییرات ناگهانی فاضلاب ورودی تطابق بیشتری از خود نشان داده و در برخی موارد هضم هوازی لجن نیز رخ می دهد.
