فیلتر شنی تحت فشار
فیلتر شنی به عنوان بهترین گزینه حذف TSS امروزه بسیار مرسوم است. فیلتر های شنی با طریقه آسان فیلتراسیون و به دلیل هزینه های کم نگهداری فیلتر شنی و قیمت پایین بستر فیلتر شنی پس از گذشت سال ها هنوز بهترین گزینه است. اساس کار طراحی فیلتر شنی تحت فشار بر سرعت خطی آب استوار است. به بیانی دیگر هر چقدر سیال زلال تر و دارای کدورت پایین تری باشد انتظار می رود که با سرعت بالاتر از میان بستر سیلیس فیلتر شنی عبور نماید.
منبع آب
داشتن یک منبع آب نسبتاً تمیز مهم است، این بدان معناست که از مواد شیمیایی و فلزات سنگین عاری باشد زیرا فیلتر شنی فیلتر کافی برای تبدیل آب آلوده به مواد شیمیایی به آب آشامیدنی را فراهم نمی کند. قبل از شروع آزمایش یک نمونه از آب در آزمایشگاه مهم است. حتی آب چشمه یا آب رودخانه بسیار زلال باید از نظر آلودگی شیمیایی مورد آزمایش قرار گیرد. اگر منبع آب شما آلودگی بالایی دارد، سعی کنید منبع جدیدی را پیدا کنید.
اگر این امکان وجود ندارد باید از روشهای دیگر فیلتراسیون آب استفاده شود. اگر آب بسیار قهوه ای باشد، یعنی سطح کدورت بالایی داشته باشد، باید قبل از رسیدن به فیلتر شن و ماسه، از پیش تصفیه عبور کند. به عنوان مثال قبل از ورود به فیلتر شنی، در مخزن ته نشینی بمانید یا از یک فیلتر هیدروسیکلون عبور کنید.
سرعت خطی، اساس کار طراحی فیلتر شنی
سرعت خطی سیال بر اساس آنالیز و برگه آزمایشگاهی و با استناد به کدورت موجود مشخص می گردد. سرعت خطی با بعد یا دیمانسیون مترمکعب بر مترمربع در ساعت تعریف می شود، تعریف کارشناسی تر آن یعنی در هر ساعت، از هر مترمربع سطح شن سیلیس فیلتر شنی چه حجم آب می تواند عبور نماید. سرعت خطی آب به میزان کدورت آب بستگی دارد هرچه آب کدر تر سرعت خطی هم کمتر. برای مثال در تصفیه آب استخر سرعت خطی آب را بیشتر از تصفیه پساب خروجی کارخانه ها در نظر می گیرند.
در منابع معمولا برای انواع آب سه سرعت خطی در نظر می گیرند:
سرعت خطی 7: برای آب های بستر کدر مانند خروجی های فاضلاب
سرعت خطی 10: برای آب های نیمه کدر مانند آب چشمه ها یا چاه ها
سرعت خطی 12: برای آب های دارای کدورت کم مانند آب استخر
فیلتر های شنی بر سه نوع هستند که با توجه به میزان سرعت آب و ظرفیت طبقه بندی شده اند که در این مقاله به توضیح انواع فیلتر شنی و روش فیلتراسیون آنها می پردازیم.
گروه صنعتی آریاب تولید کننده انواع فیلتر های شنی افقی و عمودی می باشد. برای استعلام قیمت، مشاوره و خرید با کارشناسان ما تماس حاصل فرمایید.
1.فیلتر های شنی کند
در فیلتر های شنی کند آب بر اساس وزن خود و نه فشار بیرونی از میان شن و ماسه عبور می کند و کدورت خود را از دست می دهد. از این نوع فیلتر شنی در تصفیه خانه های شهری با ظرفیت های بسیار بالا استفاده می کنند. تنها مزیت این نوع فیلتر شنی دبی بالای آن می باشد. فیلتر های شنی کند را با استفاده از فرآیند بکواش شستشو می دهند. اما پس از گذشت مدتی از تصفیه بوسیله فیلتر؛ لایه بالایی سیلیس آنرا تعویض می کنند تا سرعت عبور آب افزایش یابد.
2.فیلتر شنی تند ثقلی
تفاوت اصلی فیلتر های شنی تند ثقلی و تحت فشار همانطور که از نامشان مشخص است در نحوه عبور آب است که در فیلتر های ثقلی بر اساس جاذبه و در فیلتر های تحت فشار بر اساس فشار است.
3. فیلتر شنی تند تحت فشار
در طراحی فیلتر شنی تحت فشار معمولا مهندسین 4 گونه سرعت خطی را در نظر می گیرند که در ذیل به شرح مفصلی از آنها خواهیم پرداخت:
سرعت خطی 20-25 متر مکعب بر متر مربع در ساعت
در صورتی که کدورت آب خام ورودی به فیلتر شنی تحت فشار کمتر از 5 باشد و فرآیندی خاص بر روی آب انجام نشده باشد و به طور خلاصه آب کیفیت مطلوبی داشته باشد، طراحی فیلتر شنی بر اساس این سرعت خطی انجام می شود. سرعت خطی آب نشان می دهد که آب با چه سرعتی از میان خلل و فرج دانه های سیلیس عبور می کند. این پارامتری نیست که ما تعیین کنیم بلکه میزان کدورت آب خام است که باعث می شود سرعت عبور آب بیشتر یا کمتر شود.
مثال: فیلتراسیون استخرهای شنا سر بسته و یا فیلتر آب ماک آپ برج های خنک کن و...
سرعت خطی 15-20 متر مکعب بر متر مربع در ساعت
فاکتور TSS به همراه کدورت آب از فاکتور های مهم در انتخاب سرعت خطی سیال است. در صورتی که کدورت آب زیر 10 باشد می توان سرعت 15 را در طراحی فیلتر شنی مد نظر قرار داد. مثال: برای آب های برخی چاه ها ( چاه های که در مناطق پر آب حفر می گردند )، همچنین استخرهای رو باز و برخی آب نماها در سطح شهر
گروه صنعتی آریاب تولید کننده انواع فیلتر های شنی افقی و عمودی می باشد. برای استعلام قیمت، مشاوره و خرید با کارشناسان ما تماس حاصل فرمایید.
سرعت خطی 10-15 متر مکعب بر متر مربع در ساعت
در صورتی که مقدار جامدات معلق موجود در آب بالاتر از عدد 250 میلی گرم در لیتر باشد و کدورت در حدود عدد 10 گزارش گردد بهتر است برای طراحی و محاسبه فیلتر شنی جوانب احتیاط را رعایت نمود و کلیه محاسبات بر اساس سرعت خطی 10 صورت پذیرد. مثال: آب چاه در مناطق کم آب جزو این دسته قرار می گیرند.
سرعت خطی زیر 10 متر مکعب بر متر مربع در ساعت
کیفیت سیال در این دسته پایین در نظر گرفته می باشد. معمولا برای فیلتراسیون پساب خروجی از تصفیه خانه استفاده می شود. مقدار مواد کلویید و مواد معلق موجود در سیال بسیار بالا است. معمولا برای فیلتر شنی های تصفیه فاضلاب از سرعت خطی زیر 10 متر مکعب در ساعت استفاده می کنیم. برای استعلام قیمت، مشاوره و خرید با کارشناسان ما تماس حاصل فرمایید.
نحوه کارکرد فیلتر شنی استخر
فیلتر شنی تجهیز ویژه ای است که از فایبرگلاس و یا فولاد مقاوم در برابر خوردگی، مقاومت در برابر تغییر شکل و دوال ساخته می گردد. وقتی آب از بستر فیلتراسیون عبور می کند، مواد معلق و آلودگی موجود در آب فیلتر می شود. هرچه مواد معلق بیشتری در بستر فیلتر محبوس شود، آب شفاف تری خواهد داشت و کارایی فیلتر شنی بیشتر است. تمام مراحل توسط شیر چند راهه ویا چند شیر پروانه ای به منظور شستشوی منظم انجام می شود. مهمترین عملیات تمیز کردن، شستشوی فیلتر شنی است. شستشوی معکوس جریان آب را برعکس می کند، بلند می کند و بستر را که آب کثیف را از طریق یک خط پساب اختصاصی در بالادست سیستم خارج می کند، بیرون می زند.
مثال: فیلتراسیون پساب خروجی از تصفیه خانه
برای طراحی یک فیلتر شنی مناسب باید در نظر داشت که مورد استفاده این فیلتر چیست تا سرعت خطی مناسب انتخاب گردد. پس از انتخاب سرعت خطی حاصل کسری که صورت آن ظرفیت فیلتر با واحد متر مکعب بر ساعت و مخرج آن سرعت خطی می باشد سطح مقطع فیلتراسیون به دست خواهد آمد.
سوالات متداول در مورد سیلیس فیلتر شنی
کاربرد سیستم های فیلتر شنی تحت فشار شما چیست؟
شما می توانید از سیستم فیلتر شنی تحت فشار ما برای از بین بردن کدورت و ذرات معلق از آب و فاضلاب استفاده کنید. این سیستم ساده و در عین حال موثر از چندین لایه ماسه با تنوع در اندازه و وزن مخصوص استفاده می کند. سیستم فیلتر شنی تحت فشار ما می تواند تا 20-30 میکرون فیلتر کند.
ساختار فیلتر شنی
فیلتر شنی دارای ساختمان ساده ای است. از اجزا اصلی فیلتر شنی می توان به موارد زیر اشاره کرد

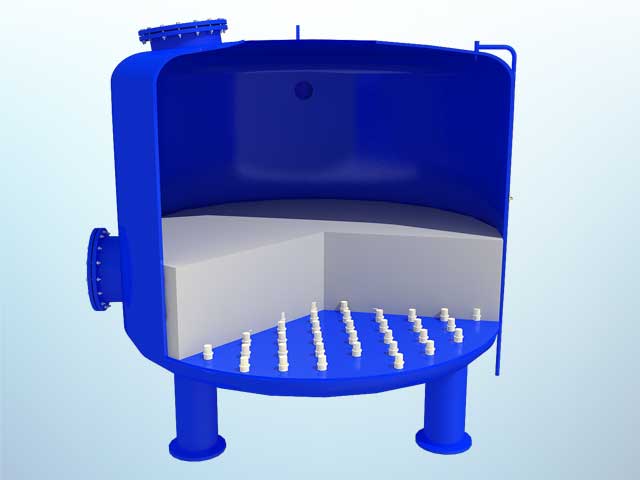

مخزن اصلی شن فیلتر شنی
مخزنی که سیلیس درجه 1 بصورت لایه بندی داخل آن شارژ می گردد. این مخازن به این دلیل که فیلتراسیون تحت فشار درشان صورت می گیرد باید بتوانند فشار های سطح بالا را تحمل نمایند. مخزن فیلتر های شنی با توجه به مقدار ظرفیت می تواند عمودی یا افقی نیز باشد. مخزن شن در فیلتر شنی می تواند از جنس فایبر گلاس یا FRP نیز باشد که برای ظرفیت های کوچکتر معمولا از این نوع از مخازن استفاده می کنند.
گروه صنعتی آریاب تولید کننده انواع فیلتر های شنی افقی و عمودی می باشد. برای استعلام قیمت، مشاوره و خرید با کارشناسان ما تماس حاصل فرمایید.
لوله کشی فیلتر شنی

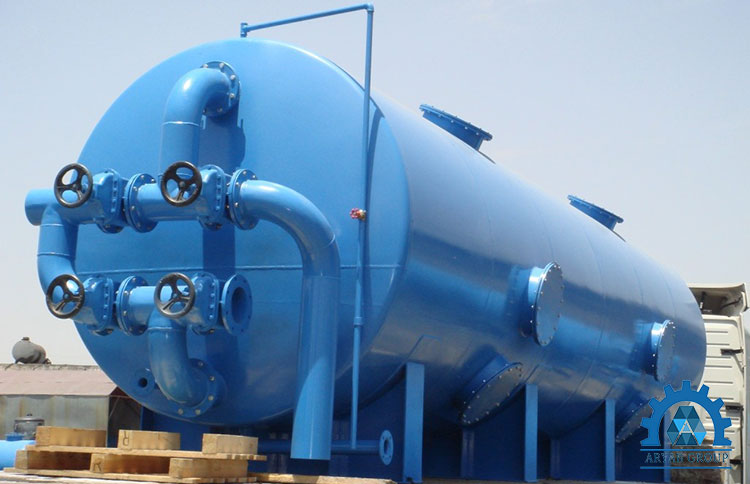

لوله کشی فیلتر شنی می تواند بصورت گالوانیزه یا فولاد سیاه با پوشش اپوکسی باشد. فیلتر شنی دارای یک لوله کشی اصلی است که شامل شیرآلات کننرلی فیلتر شنی می گردد. همچنین فیلتر شنی دارای لوله کشی با سایز کوچکتری به منظور هواگیری مخزن فیلتر شنی است. لوله کشی در فیلترهای شنی به دو دسته خطی و مربعی تقسیم می گردد که در ادامه به اختصار توضیح خواهیم داد.
شیرآلات فیلتر شنی
فیلتر شنی دارای 4 شیر اصلی می باشد که وظیفه کنترل کارکرد فیلتر شنی را به عهده دارند. همچنین فیلتر شنی دارای یک شیر برای هواگیری و یک شیر دیگر برای تخلیه سریع در قسمت تحتانی لوله کشی می باشد. با استفاده از شیر آلات و لوله کشی می توان عملکرد های شستشوی معکوس و فیلتراسیون را هدایت نمود و آب خام، آب فیلتر شده و درین را از هم جدا نمود.
سیلیس فیلتر شنی
یکی از اجزای اصلی فیلتر شنی که وظیفه حذف فیزیکی مواد معلق موجود در آب را به عهده دارد سیلیس پگماتیتی موجود در فیلتر شنی است. مواد معلق موجود در آب لابه لای سیلیسی که در دانه بندی های مختلف درون فیلتر شنی شارژ می شود گیر می افتد و آب خروجی عاری از مواد معلق خواهد بود. سیلیس فیلتراسیون شنی دارای دانه بندی ها و درجه های خلوص متفاوتی است که بسته به نیاز انتخاب و مورد استفاده قرار می گیرند.
طریقه نصب فیلتر شنی فلزی
بهترین دانه بندی سیلیس برای فیلتر شنی در حدود 0.7 میلی متر است. معمولا از دامنه 0.5 تا 1.5 به عنوان رسانه اصلی فیلتر شنی استفاده می کنند. البته به عنوان بستر فیلتر شنی می توان از دانه های آنتراسیت، گارنت و سیلیس فشرده نیز استفاده کرد اما سیلیس بیشتر استفاده می شود. آنتراسیت پس از سیلیس پر استفاده ترین رسانه برای فیلتر های شنی است که بر روی بستر سیلیس قرار می گیرد.
گروه صنعتی آریاب تولید کننده انواع فیلتر های شنی افقی و عمودی می باشد. برای استعلام قیمت، مشاوره و خرید با کارشناسان ما تماس حاصل فرمایید.
