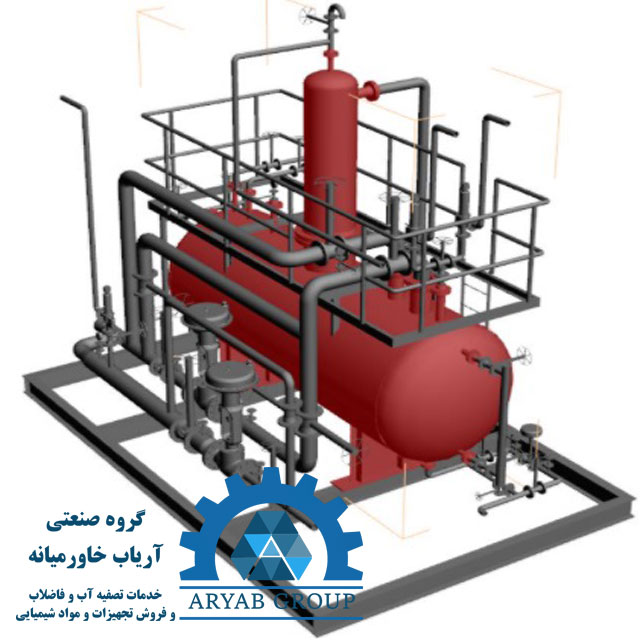

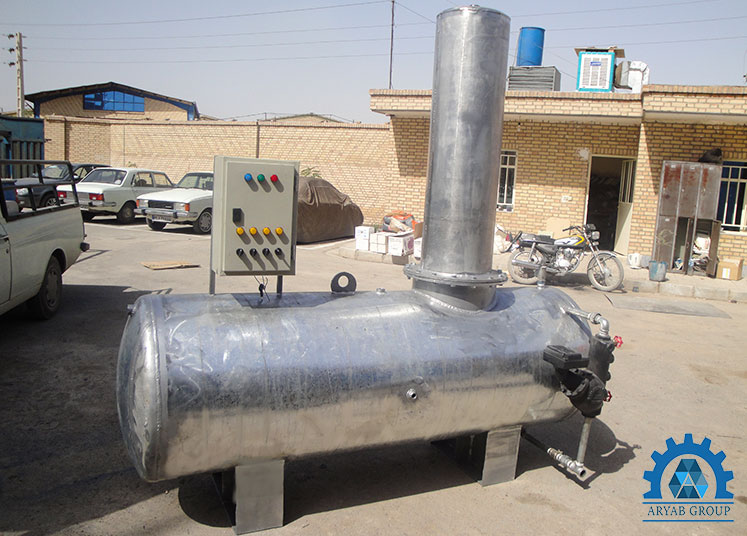

دی اریتور وسیله ای برای حذف گاز ها از آب است. همانطور که می دانید وجود گازهایی مانند اکسیژن در سیستم های صنعتی باعث ایجاد اکسایش و خوردگی می شود و بازده و عمر دستگاه ها را پایین می آورد اما با استفاده از دی اریتور می توان با پیروی از قوانین مربوط به گاز ها این مشکل را حل کرد. در کل به فرآیند جداسازی گاز های محلول از آب dearation و به دستگاهی که این فرآیند را به اجرامی رساند dearator می گویند.

دی اریتور: بویلر ها (دیگ های بخار) همانطور که از اسمشان مشخص است، بخار تولید می کنند. با این وجود، عوامل زیادی باید در نظر گرفته و برای انجام این کار مدیریت شوند  از جمله خوردگی، مقیاس، به حداقل رساندن مصرف آب، بازده سوخت، ایمنی و هزینه کل عملیات. آب تغذیه شوفاژ اغلب حاوی گازهای محلول مانند اکسیژن، دی اکسید کربن و آمونیاک است. این گازهای محلول برای سیستم دیگ بخار مشکل ساز است زیرا ممکن است باعث خوردگی شود یا منجر به خرابی تجهیزات شود (به عنوان مثال ، دی اکسید کربن می تواند اسید کربنیک را در میعانات بویلر تشکیل دهد، pH را کاهش دهد و لوله های میعانات را از بین ببرد).

دی اریتور
دی اریتور

برای به حداقل رساندن خوردگی، گازهای محلول باید حذف یا خنثی شوند. این امر می تواند از طریق استفاده از دی اریتورها حاصل شود، که برای از بین بردن چنین گازهای محلول در سطوح پایین و کاهش میزان خنثی سازی پیگیری مورد نیاز (به عنوان مثال، مهار اکسیژن پایه سولفیت) به دست می آید.

خوردگی در بویلر ها (دیگ بخار) یکی از مشکلات رایج استفاده از آن ها می باشد. به علت بالا بودن دمای عملیاتی بویلر ها احتمال خوردگی در این تجهیزات بسیار زیاد است. خوردگی در این تجهیزات نه تنها موجب تخریب می شوند بلکه بقایای حاصل از خوردگی با چسبیدن به جداره بویلر مانند عایق حرارتی عمل کرده و کیفیت عملکرد و راندمان آن ها را به شدت کاهش می دهد. دیگ های بخار یا بویلر ها نه تنها به آب بدون گاز محلول نیاز دارند بلکه آبی که وارد آنها می شود باید بدون املاح محلول باشد زیرا با بخار شدن آب املاح آن به شکل رسوب در بویلر باقی می مانند.

برای جلو گیری از خوردگی در بویلر ها باید عوامل خورنده شناسایی شوند. در دستگاه دی اریتور مکانیسم هوازدایی دیرزیتور بر اساس قانون دلتون و هنری است که بر اساس آنها با کاهش فشار و افزایش دما انحلال پذیری گاز ها نیز کاهش میابد. به فرآیند فوق هوازدایی مکانیکی گفته می شود.

یکی از گاز هایی که در تاسیسات می تواند مشکل آفرین باشد گاز اکسیژن است که حتی در غلظت پایین اما در دمای بالا می تواند باعث ایجاد خوردگی شود. گاز دیگری که می تواند مشکل آفرین باشد گاز کزبن دی اکسید است که در آب به کربنیک اسید تبدیل می شود. اسید با خاصیت خورندگی خود می تواند باعث سوراخ شدن لوله ها و مخاز در دراز مدت شود.

عوامل اصلی خوردگی در دیگ های بخار وجود دو عامل زیر است


  1. ترکیبات آب
  2. گازهای محلول در آب

برای جلوگیری از بروز خوردگی باید عوامل فوق حذف شود. برای حذف عوامل فوق اقدامات مختلفی صورت می گیرد که شامل اقدامات درونی و بیرونی می باشد اقدامات بیرونی قبل از ورود آب به دیگ بخار انجام می شود و اقدامات درونی در داخل دیگ بخار انجام می شود.

گروه صنعتی آریاب تولید کننده دی اریتور و سایر تجهیزات تصفیه آب و فاضلاب می باشد. برای استعلام قیمت، مشاوره و خرید با کارشناسان ما تماس حاصل فرمایید.

اقدامات بیرونی

  • به وسیله افزایش قلیاییت آب تا pH 10-11 یون هیدروژن از آب تغذیه دیگ حذف می شود.
  • حذف گاز های محلول در آب به خصوص اکسیژن و کربن دی اکسید به وسیله دیریتور یا دی اریتور (کربن دی اکسید محلول در آب با استفاده از دی اریتور به شکل کربنیک اسید درآمده و موجب آزاد شدن یون هیدروژن در آب می شود)

اقدامات درونی

اقدامات درونی برای تکمیل اقدامات بیرونی و بهبود عملکرد جلوگیری از خوردگی انجام می شود. برای مثال اضافه کردن مواد شیمیایی جاذب تا مقدار ناچیز باقیمانده اکسیژن که در دی اریتور یا دی گازور حذف نشده را جذب کند.

جاذب های اکسیژن

  • سولفیت سدیم (Na2SO3) برای سیستم های فشار پایین یا غیر فرار
  • هیدرازین (N2H4) برای سیستم های فشار بالا یا فرار
  • کربوهیدرازین
  • دی اتیل هیدرکسیل آمین (DEHA)
  • نیتریل تری استیک اسید (NTA)
  • اتیلن دی آمین تترا استیک اسید (EDTA)
  • هیدروکینون

دی اریتور ها (دیریتور ها)


برای بررسی دی اریتور ها ابتدا تاثیر عوامل عملیاتی روی انحلال پذیری گاز ها را بررسی می کنیم.

  • دما: با افزایش دما انحلال پذیری گاز ها در آب کاهش پیدا می کند.
  • فشار: با افزایش فشار انحلال پذیری گاز ها در آب افزایش پیدا می کند.

دی اریتور همان طور که از نامش پیداست تجهیزاتی هستند که برای حذف گاز های موجود در آب توسعه پیدا کردند. بیشتر دی اریتور ها برای کاهش غلظت اکسیژن تا 2 ppm و کمتر و حذف کلی کربن دی اکسید محلول در آب طراحی می شوند.

دی اریتور با تماس مستقیم آب و بخار آب موجب پیش گرم شدن آب تا دمای اشباع می شود . این عمل دی اریتور نه تنها باعث کاهش شدید انحلال پذیری گاز ها در آب می شود بلکه باعث افزایش راندمان بویلر خواهد شد. این گرم شدن آب در دی اریتور می تواند مانند یک کاتالیزور عمل کند و فرآیند هوازدایی را تسریع کند.

یکی از اصولی که به اصل هنری معروف است بیان می کند که با کاهش فشار هوای بالای یک محلول؛ انحلال پذیری گاز در آن محلول کاهش می یابد. دی اریتور بر اساس این اصل طراحی می شود.

دی اریتور ها در سیستم ها مجموعا دارای دو وظیفه اصلی هستند

  1. حذف گاز های نامطلوب
  2. افزایش دمای آب برای:
  • کم کردن حلالیت گاز های نامطلوب
  • ایجاد دمای بالای آب برای ورود به دیگ بخار

گروه صنعتی آریاب تولید کننده انواع تجهیزات تصفیه آب و فاضلاب می باشد. برای استعلام قیمت، مشاوره و خرید تجهیزات و مواد شیمیایی تصفیه با کارشناسان ما تماس حاصل فرمایید.

اصل مهم در طراحی دی اریتور ایجاد تماس مناسب بین آب و بخار است تا حداکثر انتقال حرارت (انتقال حرارت از بخار به آب) و در نتیجه حداکثر انتقال جرم (انتقال هوا از آب به بخار) انجام شود بر این اساس دو نوع کلی دی اریتور طراحی شده است:

  1. دی اریتور سینی دار
  2. دی اریتور اسپری شونده

البته نوع سومی به نام دی اریتور طرح اسپری شونده نیز بعد ها بوجود آمد که به توضیح آن نیز خواهیم پرداخت.

دی اریتور سینی دار


نمونه دی اریتور سینی دار که در شکل مشاهده می‌شود دارای یک بخش هوازدایی به صورت گنبدی شکل در بالای مخزن ذخیره کننده آب بویلر است. آب بویلر وارد بخش عمودی هوازدایی می‌شود و از روی سینی‌های منفذ دار (سینی‌های فنجانی (Bubble tray) ) به پایین دی اریتور جریان پیدا می‌کند.

برای استعلام قیمت، مشاوره و خرید دی اریتور (دیریتور) گروه صنعتی آریاب با کارشناسان ما تماس حاصل فرمایید.

بخار فشار پایین که عمل هوازدایی را انجام می‌دهد از پایین سینی‌های منفذ دار وارد می‌شود و از طریق منافذ به سمت بالا جریان می‌یابد. در بعضی موارد در دی اریتور به جای سینی از پرکن‌ ها (بستر آکنده (Packed bed)) استفاده می‌شود تا تماس و ترکیب شدن بین آب بویلر و بخار موثرتر باشد.

بخشی از بخار، گازهای حل شده در آب بویلر را جدا می‌کند و از طریق شیر خروجی که در بالای قسمت گنبدی شکل قرار دارد به اتمسفر منتقل می کند و مابقی بخار در اثر انتقال حرارت با آب، مایع می شود.

گروه صنعتی آریاب تولید کننده دی اریتور و سایر تجهیزات تصفیه آب و فاضلاب می باشد. برای استعلام قیمت، مشاوره و خرید با کارشناسان ما تماس حاصل فرمایید.

اگر این شیر دی اریتور به اندازه کافی باز نشود دی اریتور به صورت ناقص کار می‌کند و باعث می‌شود بخش زیادی اکسیژن همراه آب وارد بویلر شود. آب هوازدایی شده به مخزن افقی در پایین دی اریتور جریان می‌یابد که از آنجا به سمت بویلر های تولید بخار پمپ می‌شود.

بخار کم فشاری که از ته مخزن افقی دی اریتور وارد شده و درون آن اسپری می‌شود برای گرم نگه داشتن آب بویلر ذخیره شده در مخزن است. عایق کردن سطح بیرونی مخزن دی اریتور نیز برای کاهش هدر رفت گرما است.

دی اریتور سینی دار
دی اریتور سینی دار

دی اریتور اسپری شونده


مطابق شکل زیر دی اریتور از نوع اسپری شونده یک درام افقی دارای بخش پیش گرم کن (E) یک بخش هوا زدایی را شامل می‌شود. این دو بخش از دی اریتور به وسیله یک صفحه (C) از هم جدا شده‌اند. تفاوت مهم دی اریتور های سینی دار و اسپری شونده سطح آن ها است که در دی اریتور های اسپری شونده بوسیله نازل های اسپری به قطرات می شکنند.

گروه صنعتی آریاب تولید کننده انواع تجهیزات تصفیه آب و فاضلاب می باشد. برای استعلام قیمت، مشاوره و خرید تجهیزات و مواد شیمیایی تصفیه با کارشناسان ما تماس حاصل فرمایید.

بخار کم فشار از طریق اسپری‌هایی که در ته درام دی اریتور قرار دارند وارد آن می‌شوند آب بویلر به صورت اسپری به بخش (E) پاشیده می‌شود و با بخاری که از طریق پخش کننده به بالا می‌آید پیش گرم می‌شود.

گروه صنعتی آریاب تولید کننده انواع تجهیزات تصفیه آب و فاضلاب می باشد. برای استعلام قیمت، مشاوره و خرید تجهیزات و مواد شیمیایی تصفیه با کارشناسان ما تماس حاصل فرمایید.

هدف از به کار بردن نازل اسپری کننده آب بویلر (A) و بخش پیش گرم‌کننده در دی اریتور این است که آب بویلر را برای جداسازی راحت تر گازهای حل شده در آن تا دمای اشباع گرم و راهی بخش بعدی هوازدایی کند. آب پیش گرم شده بعد از آن وارد بخش هوازدایی (F) می‌شود و در آنجا با بخار خارج شده از پاشنده ها به صورت کامل هوازدایی می‌شود.

گازهای جدا شده از آب از طریق خروجی در بالای مخزن دی اریتور به اتمسفر فرستاده می‌شوند. همانند حالت قبل ممکن است در بعضی از موارد از کندانس کننده برای بازیافت آب خروجی به همراه گاز استفاده شود.

همچنین لوله خروجی گاز به سمت اتمسفر معمولا دارای یک شیر است و به گونه است که تنها اجازه عبور مقداری اندکی بخار را برای آشکار بودن مسیر دود می‌دهد. آب هوازدایی شده از ته مخزن به سمت بویلر های تولیدکننده بخار پمپ می‌شود.

دی اریتور اسپری شونده
دی اریتور اسپری شونده

در هر دو طراحی دی اریتور ، چون آب به دمای اشباع (جوش) نزدیک شده و بخار می شود احتمال رخ دادن پدیده کاویتاسیون در پمپ بسیار افزایش می آید. برای جلوگیری از این پدیده در دی اریتور راه کار های زیر پیشنهاد می شود:

  • آب از پایین ترین قسمت دی اریتور (پر فشار ترین قسمت در دستگاه دی اریتور ) به پمپ منتقل می شود.
  • دی اریتور در ارتفاع بالاتری از پمپ قرار می گیرد.

پدیده کاویتاسیون زمانی ایجاد مشکل می کند که گاز ایجاد شده در سیستم هیدرولیک افزایش می یابد تا حدی که تشکیل حباب می دهد و باعث انسداد مسیر آب می گردد.

پارامتر های طراحی دی اریتور


  • فشار کاری معادل 1.2 فشار اتمسفر
  • حجم مخزن معادل تامین 10 الی 20 دقیقه ای آب بویلر
  • آب ورودی با فشار حداقل 2 bar و دمای حدودا 85 C
  • آب خروجی در دمای اشباع ( حدودا 105 C )
  • غلظت اکسیژن خروجی کمتر از 2 ppm

جایگاه قرار گیری دی اریتور در فرآیند ها


قرارگیری دی اریتور قبل از بویلر قرار می گیرد تا قبل از گرم شدن آب در بویلر؛ هوازدایی آن انجام شود تا به بویلر آسیبی وارد نشود.

جایگاه قرار گیری دی اریتور در فرآیند ها
جایگاه قرار گیری دی اریتور در فرآیند ها

مشکلات ناشی از عدم استفاده از دی اریتور


  • خوردگی بویلر
  • افت راندمان بویلر
  • افزایش بلوداون ( زیر آب زنی دیگ )در بویلر

البته بدون استفاده از دی اریتور استفاده از بویلر ناممکن است.

گاز هایی که درون آب وجود دارند گاه می توانند لطمات بزرگتری نیز وارد کنند برای مثال گاز کربن دی اکسید در ترکیب با آب می تواند اسید کربنیک ایجاد کند و باعث خوردگی سطوح فلزی تجهیزات و دستگاه ها شود. این علاوه بر آسیب هایی است که در کاهش ظرفیت گرمایی و میزان انحلال پذیری آب می گذارد.

قوانین عملکرد دی اریتور های تحت فشار


اگر مایع در دمای اشباع خود باشد، میزان انحلال گاز در آن تقریبا به صفر می رسد. این در حالی است که مایع باید دارای تلاطم بسیار بالایی باشد و یا به جوش آید تا اطمینان کامل از خروج تمامی گاز حاصل گردد.

کاربرد دی اریتور

از دی اریتور ها برای دیگ های بخار استفاده می کنند تا علاوه بر به حداقل رساندن خوردگی در اثر گاز ها؛ بازده تولید دیگ ها را نیز افزایش می دهند. استفاده از دی اریتور می تواند در کاهش هزینه ها، افزایش بازده دستگاه ها، افزایش عمر سیستم، کاهش مصرف آب و کاهش خوردگی موثر باشد.

یکی از مسائلی که باعث کاهش ظرفیت و عمر دی اریتور ها می شود وجود سختی در آب ورودی دستگاه های دی اریتور است.

مزایای استفاده از دیریتور ساخت آریاب

  • قابليت تحمل فشار تا 10 بار
  • بدنه از جنس استنلس استيل، فایبرگلاس و کربن استیل
  • داراي آب پخش کن های مقاوم از جنس PVC
  • تمامی جوشها طبق استاندارد جوش آمریکا (AWS) می‌باشد
  • پوشش بدنه داخلی با سه لایه رنگ اپوكسی
  • دارای شیر هواگیری و فشارسنج
  • حذف کامل گاز دی اکسید کربن محلول در آب

گروه صنعتی آریاب تولید کننده انواع تجهیزات تصفیه آب و فاضلاب می باشد. برای استعلام قیمت، مشاوره و خرید تجهیزات و مواد شیمیایی تصفیه با کارشناسان ما تماس حاصل فرمایید.
